產品概述 技術參數
CT成像系統 自主研發，多型號對比>>>>>>
HS-GR4C型超聲波CT檢測儀系統說明：
4通道接收工程CT成像技術，是一種重要的無損檢測技術，主要應用于大壩地基的工程地質勘察，巖溶的勘察，大壩、 橋梁等混凝土的無損檢測，隧道的工程地質勘察，場地巖土體性質的勘察以及試驗室小型模形試驗。 工程CT成像系統檢測是根據聲波射線的幾何運動學原理，利用工程聲波系統發射、接收，在被檢測物體的一側發射， 在另一側接收，用聲波掃描被檢測物體內部強度和缺陷。
用途：聲波掃描被檢測物體內部結構
特點：
1.高精度、成像、橫波、縱波
2.多通道檢波器接收聲波信號,清晰的原始波列記錄,準確讀取首波聲時是工程CT成像準確重構速度圖像的關鍵.
3.壓電震源，這樣系統在震源和數據采集兩方面都能夠滿足不同混凝土尺寸的檢測。并且超磁震源相對于傳統錘擊震源有多方面的優勢。
4. 激勵電源與聲波數據采集系統一體化，由計算機控制參數地設置、數據地采集，操作方式可選用觸摸屏操作、功能鍵操作和鼠標操作，可滿足室內和室外工作，便于提高室外測試的工作效率。
5. 系統具有多通道選擇工作功能(1至16通道)，同時具備傳統的超聲波測試功能與聲波CT測試功能。CT功能提供具有色彩定量標識的實體結構尺寸的強度分布圖，能夠定量、直觀地反映檢測對象內部的強度
6.儀器采用高抗沖擊工程塑料防潮防腐蝕機箱。重量僅2.5kg，輕便易攜。
產品組成
(1) 聲波儀主機
(2) 配套連接線
(3) 充電器,外接電池（選配）
(4) 用戶手冊
(6) 配套軟件
(7) 檢波器選配
現在檢測：
一側單點發射，另一側作扇形排列接收，然后逐點同步沿剖面線移動進行掃描觀測。
.png)

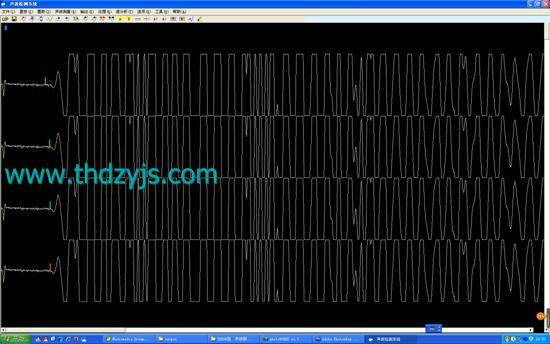

工程實測數據
換能器選配
 |
 |
雙收換能器.gif) |
| 系統指標 | |
| 系統 | windows xp |
| 內置電子盤 | 8G |
| 顯示方式 | 800*600液晶高亮度顯示 |
| 操作方式 | 觸摸屏操作 |
| 通用接口 | 2個標準USB接口，可接市面上的普通U盤，USB鍵盤，USB鼠標 |
| 聲參量指標 | |
| 通道數 | 4 |
| 發射脈沖電壓 | 200V/1000V |
| 發射脈寬 | 0.2us～102us，可調 |
| 數據采集指標 | |
| 采樣間隔 | 0.05us～4000us，可調；儀器主頻：20MHZ |
| 采樣長度 | 0.5、1、2、4、8、16、32Kb |
| 觸發方式 | 單發觸發、連續觸發，外單發觸發， 外連續觸發，通道觸發 |
| 觸發電平 | 正／負觸發、開路觸發、短路觸發 |
| 放大指標 | |
| 放大器衰減倍數 | 雙組 1、2、5、10、20、50、100、200 衰減 |
| 上邊帶截止頻率 | 直通、1MHz、100KHz、10KHz、1KHz |
| 下邊帶截止頻率 | 直通、100Hz、1KHz、10KHz、100KHz。 |
| 放大器靈敏度 | ＜1μV /１個數字 |
| 其他參數 | |
| 體積 | 277x226x78 mm |
| 重量 | 2.2kg |
| 工作溫度 | -10℃～+50℃ |
| 工作濕度 | ≤%85 |
| 電池使用 | 連續采樣工作4小時以上，可備用標準12V車用電池 |
| 如果你對本所儀器感興趣，想了解更詳細的產品信息，請與本所聯系 |
